CUSTOM SHAPE 異形・切り欠き・穴あけ

長方形ではない導光板

丸、楕円、ロゴの形、多角形。柱を避ける切り欠きや、取り付けのための穴あけ。「この形、導光板でいけますか？」というご相談のためのページです。図面をお送りいただければ、製作できるかどうかの判断からお答えします。異形カットには角の丸み最小R10cm（R100mm）以上という基準があるため、できること・難しいことを含めて正直にご説明します。

SHAPES 対応する形の例

たとえば、こんな形。

導光板は長方形だけではありません。オーダーメイドなので、外形も発光範囲も図面に合わせて検討できます。1枚からのご相談で大丈夫です。

丸・楕円

円形のロゴパネル、時計まわりの意匠、ミラー風のサインなど。曲線だけでできた形は、ご相談の多い代表格です。

角丸・多角形

角を落とした長方形、六角形や台形など。什器や建具、額縁の形に合わせて外形を決められます。

ロゴ・文字の形

ロゴの輪郭を大きく捉えた外形や、文字の形に合わせた発光。角の丸みに最小R10cmの基準があるため、細部はシルエットを簡略化したご提案になります。

切り欠き

柱や配線、金具を避けるための部分的な欠き込み。角の丸みに最小R10cmの基準があるため、小さく細かい切り欠きには対応できません。大きめの欠き込みで検討します。

穴あけ（取付穴）

ビス留め用の取付穴や、機器・配線を通すための開口は対応可能です。穴の数や位置による光り方への影響は、実際の製品に応じてご相談ください。

組み合わせ

「角丸＋取付穴」「円形＋切り欠き」のような複合の形も。1枚の図面にまとめてご相談ください。

項目	対応	補足
異形カット（円・楕円・ロゴ形状）	対応可能	外形も発光範囲も、図面に合わせて検討できます。
角の丸み（最小R）	R10cm（R100mm）以上	半径10cmより小さなカーブ、細かい切り欠き、ロゴの細部再現には対応できません。
開孔（取付穴など）	対応可能	実際の製品に応じてご相談ください。
レーザー彫刻	対応可能	ロゴや模様の表現に使えます。
UV印刷	対応可能	シルク印刷には対応していません。
最大寸法	1,380×2,440mm	全板厚共通。寸法公差は±1mm以内です。

※穴径など上記以外の数値基準は、図面を拝見したうえで案件ごとに製作可否をお答えしています。

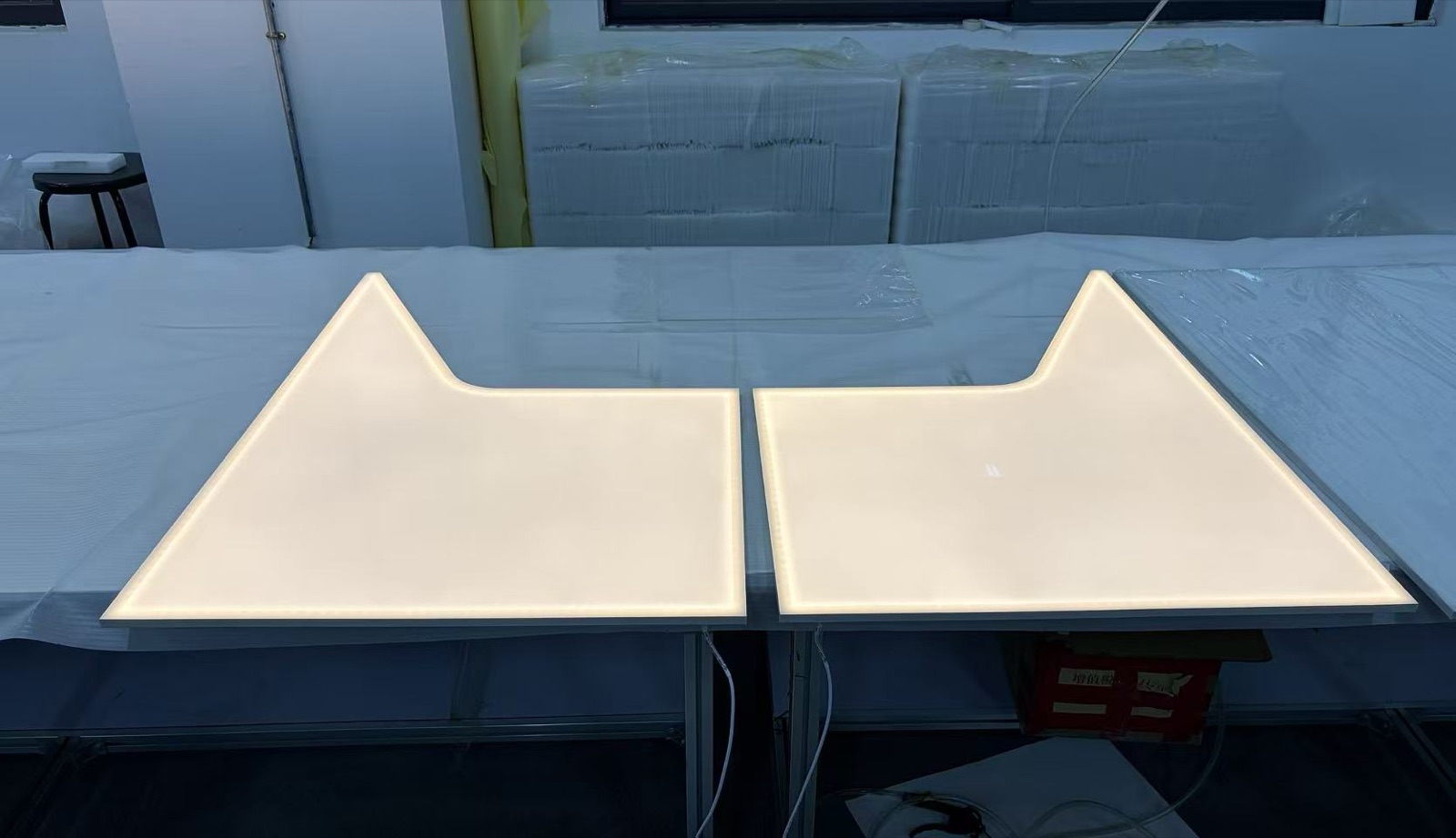

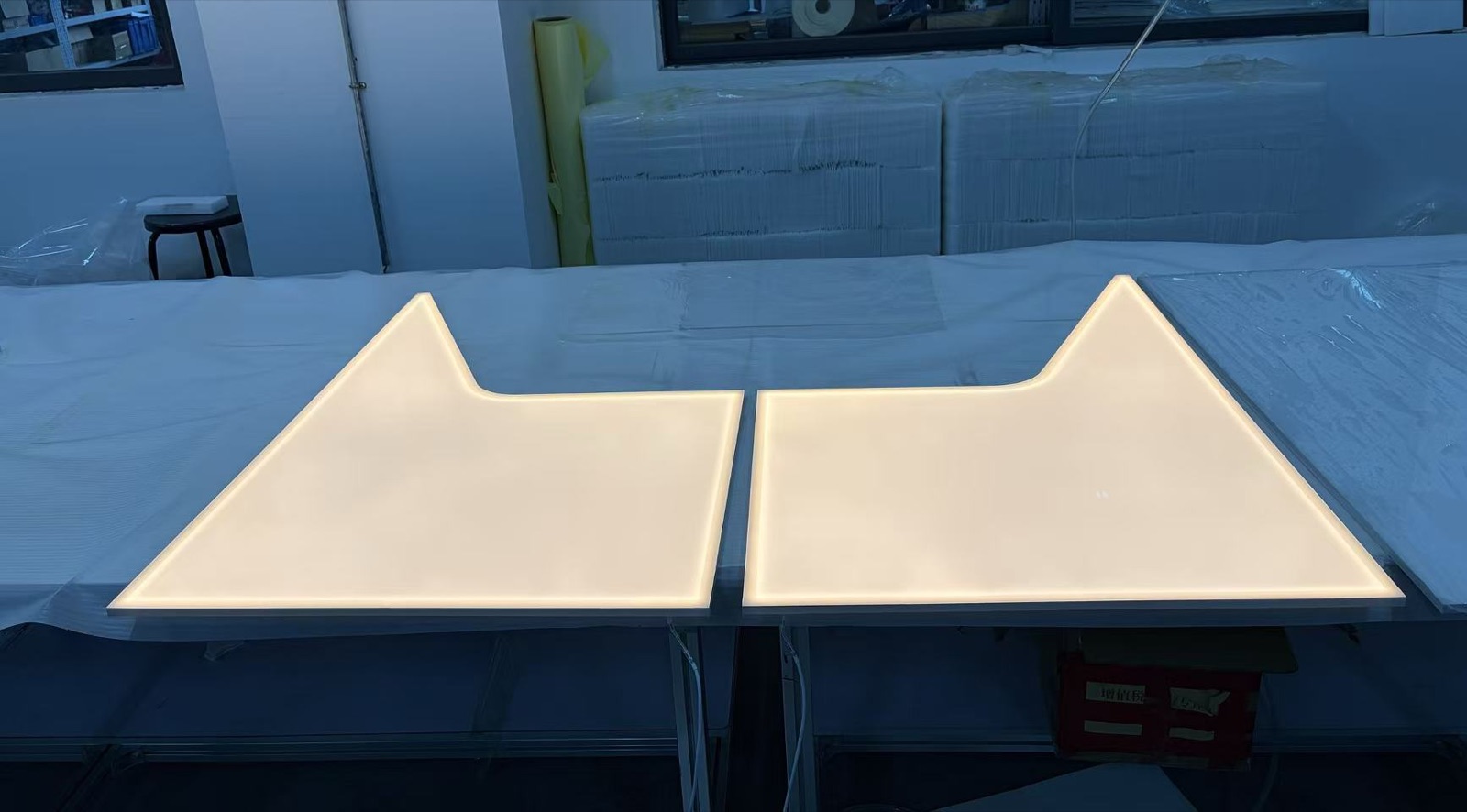

台形の外形に大きめの切り欠きを入れた導光板が2枚、机の上で面全体を均一に発光している様子 — 実際の製作品 — 台形の外形に、大きめの欠き込みを入れた導光板。切り欠きの角にはゆるやかな丸みをとっています（角の丸みは最小R10cm以上が基準です）。提携工場での製作・点灯検査の様子。

TO BE HONEST 正直な話

異形が「少し難しい」理由も、
先にお伝えします。

導光板は、板のフチ（入光辺）に並べたLEDの光を、板の中で面全体に広げて光らせる仕組みです。長方形なら、まっすぐな辺に沿ってLEDを素直に並べられるので、光を均一に回しやすい形と言えます。

ところが円や曲線、切り欠きのある形では、「どの辺から光を入れるか」の選択肢が限られたり、光の回り込みにくい場所ができたりします。穴あけも同じで、穴のまわりは明るさのムラが出やすくなります。異形が長方形より一段むずかしいのは、この入光辺の設計があるためです。

もうひとつ、あらかじめお伝えしたい基準があります。異形カットの角の丸みは、最小R10cm（R100mm）以上。つまり、半径10cmより小さなカーブや、細かい切り欠き、ロゴの細部までの再現には対応できません。複雑なロゴは、輪郭を大きく捉えたシルエットに簡略化するご提案になります。いっぽう、取付穴などの開孔は対応可能です（実際の製品に応じてご相談ください）。

だからこそ、形が固まりきる前のご相談が効きます。入光辺の取り方を工夫する、板の外形と発光させたい範囲を分けて考えるなど、狙いを伺ったうえで無理のない作り方をご提案します。検討の結果「この形はこのままでは難しい」とはっきりお伝えすることもありますが、その場合も近づける代案まで一緒に考えます。

入光辺など仕様の基本を見る→
